Pabrikan Motor Elektromagnetik- Torsi Tinggi & Efisiensi Tinggi

Benamkan diri Anda dalam kekuatan presisi dengan Motor Elektromagnetik kami, terobosan dalam efisiensi dan kontrol. Dibangun untuk memanfaatkan kekuatan elektromagnetik, ia menawarkan responsivitas yang tak tertandingi dan pengoperasian yang rendah perawatan. Ideal untuk aplikasi yang menuntut pengaturan kecepatan dan kontrol torsi yang cermat, motor ini merupakan landasan inovasi—senyap, kokoh, dan hemat energi. Revolusikan peralatan Anda dengan solusi elektromagnetik tercanggih kami.

Motor asinkron tiga fase rem elektromagnetik seri YEJ

● 1. Ikhtisar

Motor asinkron tiga fase rem elektromagnetik seri YEJ adalah produk penting yang dikembangkan dengan cermat oleh Huanian Motor Company untuk mengatasi masalah kecepatan pengereman yang lambat dan keselamatan kerja yang buruk pada motor biasa. Rangkaian motor ini mengadopsi konsep desain yang inovatif. Dengan menggabungkan komponen-komponen utama seperti motor seri Y, rem elektromagnetik DC tipe cakram, dan catu daya penyearah secara organik, produk ini telah mencapai peningkatan signifikan dalam kinerja pengereman dan memberikan solusi yang lebih andal dan efisien kepada pengguna.

Desain struktural motor seri YEJ kami sangat masuk akal. Dengan menggabungkan motor seri Y secara organik, termasuk motor seri Y2EJ, YVPEJ, YDEJ turunan Y2, YVP, YD, dan komponen utama seperti rem elektromagnetik DC tipe cakram dan catu daya penyearah, stabilitas dan keandalan seluruh sistem motor terjamin. Desain struktural yang masuk akal ini tidak hanya menjamin pengoperasian normal motor, tetapi juga sangat meningkatkan kinerja pengereman dan keselamatannya.

Performa pengereman yang luar biasa dan pengereman yang cepat. Menurut metode pengereman yang berbeda, motor seri YEJ dapat dibagi menjadi dua jenis: pengereman power-off dan pengereman power-on. Pengereman mati daya dapat dimulai secara otomatis jika terjadi pemadaman listrik dan mengerem motor dengan cepat, memastikan keselamatan peralatan dan personel. Pengereman daya dapat dicapai melalui sistem kontrol eksternal, menjadikan proses pengereman lebih presisi dan terkendali, memenuhi persyaratan penggunaan dalam persyaratan proses yang berbeda.

Tingkat insulasi adalah B (tingkat F dan H juga opsional), tingkat perlindungan adalah IP44, dan tingkat daya serta ukuran pemasangan sejalan dengan standar IEC dan DIN. Artinya motor seri ini tidak hanya memenuhi standar internasional dalam hal performa, tetapi juga memiliki tingkat keamanan yang tinggi dari segi keselamatan dan kehandalan. Pengguna dapat yakin untuk memilih dan menggunakan motor seri YEJ untuk memenuhi kebutuhan berbagai skenario produksi industri.

Motor asinkron tiga fase rem elektromagnetik seri YEJ kami telah menjadi pilihan ideal untuk memecahkan masalah kecepatan pengereman yang lambat dan keselamatan kerja yang buruk pada motor biasa karena strukturnya yang wajar, pengereman yang cepat, pengoperasian yang andal, dan perawatan yang mudah. Kemunculannya telah memberikan dukungan kuat bagi produksi industri dan mendorong peningkatan berkelanjutan pada tingkat otomasi industri.

productcate-1650-1100

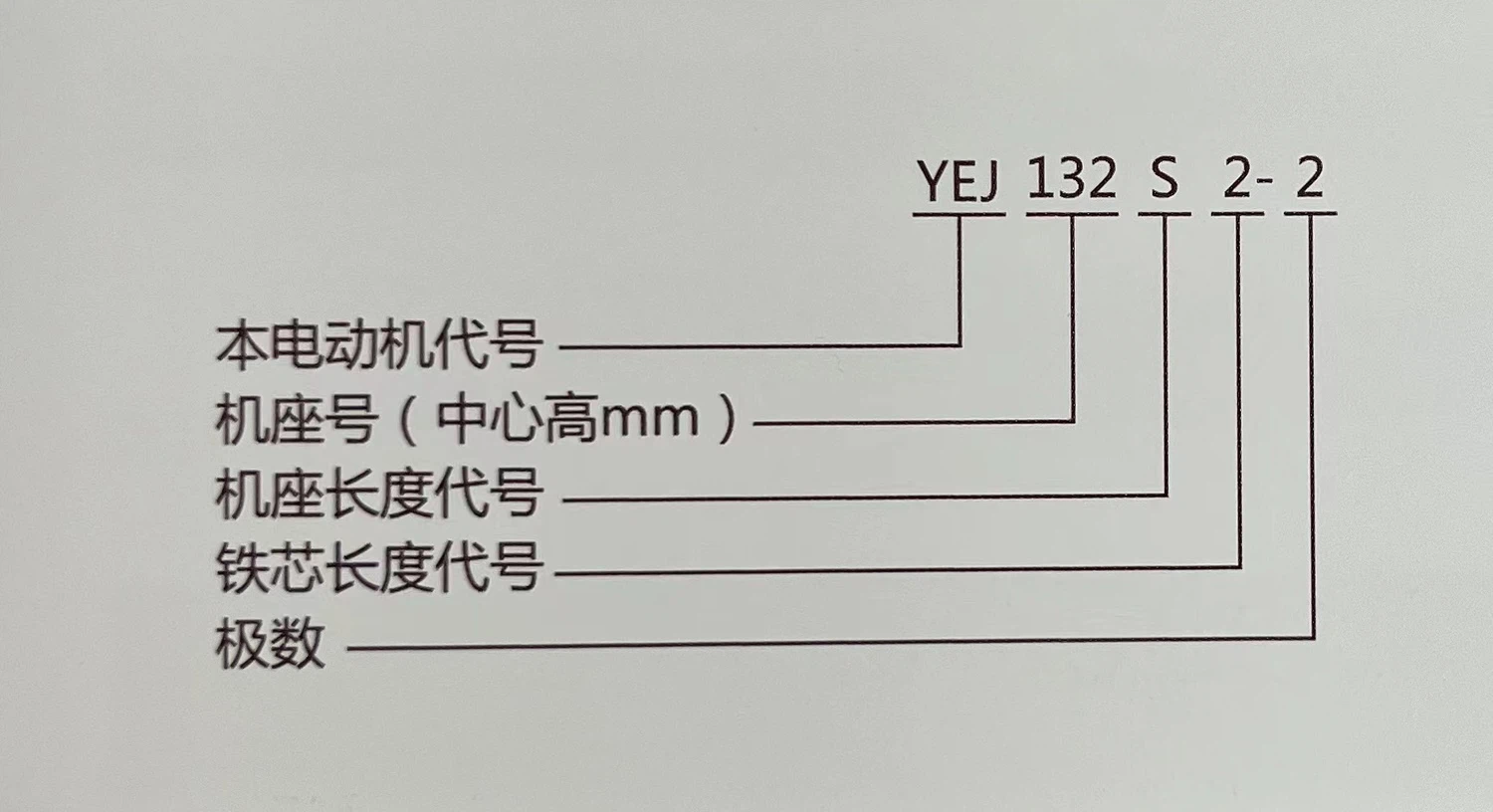

productcate-1499-815

Fitur

（1）Rem elektromagnetik DC tipe cakram:

Motor seri YEJ menggunakan rem elektromagnetik DC tipe cakram sebagai perangkat pengereman. Rem jenis ini mempunyai ciri pengereman yang cepat, dan dapat menghasilkan tenaga pengereman yang cukup dalam waktu singkat untuk menghentikan putaran motor dengan cepat.

（2） Pengereman cepat:

Karakteristik rem elektromagnetik DC tipe cakram memastikan motor seri YEJ dapat mengerem dengan cepat jika terjadi pemadaman listrik atau keadaan darurat lainnya. Ia dapat merespons perintah pengereman dengan cepat dan menghentikan motor dalam beberapa detik, sehingga secara efektif meningkatkan keselamatan dan stabilitas peralatan.

（3） Jaminan keandalan:

Performa pengereman rem elektromagnetik DC tipe cakram stabil dan andal. Setelah verifikasi aplikasi praktis jangka panjang, keandalan dan stabilitas kinerja pengereman motor seri YEJ selama pengoperasian dapat dipastikan.

Keunggulan produk

（1）Struktur yang masuk akal:

Motor seri YEJ mengadopsi desain struktural yang masuk akal, dan setiap komponen digabungkan secara organik untuk memastikan stabilitas dan keandalan kinerja keseluruhan. Desain struktural yang masuk akal ini membuat motor lebih nyaman untuk dipasang dan dirawat, serta meningkatkan efisiensi penggunaan.

（2）Sangat dapat diandalkan:

Menggunakan bahan berkualitas tinggi dan teknologi manufaktur canggih, motor seri YEJ sangat andal. Mereka menjalani kontrol kualitas dan pengujian yang ketat, dan dapat beroperasi secara stabil di lingkungan yang keras, memastikan stabilitas dan keandalan peralatan yang berkelanjutan

（3）Pilihan fleksibel:

Sesuai dengan kebutuhan pengguna, motor seri YEJ dapat memilih model motor seri Y yang berbeda, termasuk motor seri Y2, YVP, turunan YD Y2EJ, YVPEJ, YDEJ. Pemilihan fleksibel ini memungkinkan pengguna untuk memilih daya dan kecepatan yang sesuai dengan kebutuhan aktual untuk memenuhi persyaratan skenario aplikasi industri yang berbeda.

（4） Keamanan tinggi:

Motor seri YEJ sangat aman. Tingkat perlindungan IP44 secara efektif mencegah intrusi air dan benda padat, sehingga memastikan pengoperasian peralatan yang aman. Tingkat perlindungan IP44 berarti bahwa motor dapat secara efektif menahan intrusi benda padat dengan diameter lebih besar dari 1 mm dan tetesan air dalam kondisi kerja normal, memberikan jaminan yang dapat diandalkan untuk pengoperasian peralatan yang stabil dalam jangka panjang.

（5） Fleksibilitas yang kuat:

Motor seri YEJ mematuhi standar IEC (Komisi Elektroteknik Internasional) dan DIN (Standar Industri Jerman), yang menjadikannya sangat serbaguna dalam hal tingkat daya dan dimensi pemasangan. Kepatuhan terhadap standar internasional ini berarti motor seri YEJ dapat dikenal dan digunakan secara luas di seluruh dunia. Selain itu, keserbagunaan tingkat daya dan dimensi pemasangan yang kuat membuat motor seri YEJ cocok untuk berbagai keperluan industri, dan dapat memberikan dukungan daya yang stabil dan andal untuk peralatan ringan dan berat.

Skenario Aplikasi

（1） Peralatan pengangkat:

Motor rem elektromagnetik seri YEJ sering digunakan pada peralatan pengangkat, seperti derek, derek jembatan, derek gantry, dll. Peralatan ini memerlukan start dan stop yang sering serta kontrol yang presisi selama pengoperasian, dan motor rem elektromagnetik dapat mengerem dengan cepat dan mempertahankan posisi stabil.

（2）Peralatan peralatan mesin:

Pada peralatan mesin CNC, mesin bubut, mesin penggilingan dan peralatan peralatan mesin lainnya, motor rem elektromagnetik seri YEJ sering digunakan untuk menggerakkan spindel atau sistem umpan. Ketika peralatan mesin perlu segera dihentikan atau diganti, motor rem elektromagnetik dapat mengerem dengan cepat, sehingga meningkatkan keselamatan dan efisiensi kerja peralatan.

（3） Peralatan penggulungan:

Pada peralatan penggulungan, seperti mesin penggulung, mesin peregangan, mesin pembuat rokok, dll., motor rem elektromagnetik seri YEJ sering digunakan untuk memutar dan meregangkan material. Dengan mengontrol rem elektromagnetik, kecepatan dan tegangan belitan dapat dikontrol secara akurat untuk memastikan kualitas produk dan efisiensi produksi.

（4） Peralatan pengangkutan:

Pada peralatan pengangkutan, seperti konveyor sabuk, konveyor rantai, dll., motor rem elektromagnetik seri YEJ sering digunakan untuk menggerakkan sistem pengangkutan. Bila perlu menghentikan atau menyesuaikan kecepatan pengangkutan, rem elektromagnetik dapat dengan cepat mengerem motor untuk memastikan pengoperasian sistem pengangkutan yang stabil.

（5） Peralatan kipas dan pompa:

Motor rem elektromagnetik seri YEJ juga digunakan pada kipas dan peralatan pompa yang perlu sering dihidupkan dan dihentikan. Dengan mengendalikan rem elektromagnetik, peralatan dapat dihentikan dengan cepat untuk mencapai penghematan energi dan produksi yang aman.

Parameter Teknis

(1) Nilai Daya:

Biasanya antara puluhan watt hingga beberapa kilowatt, tergantung model dan spesifikasi motor.

(2) Nilai Tegangan:

Biasanya tegangan tiga fasa, seperti 380V, 400V, 415V, dll., Dan juga dapat disesuaikan sesuai kebutuhan pelanggan.

(3) Nilai Kecepatan:

Biasanya antara beberapa ratus rpm hingga beberapa ribu rpm, dan juga dapat disesuaikan dengan kebutuhan sebenarnya.

(4) Frekuensi Nilai:

Biasanya 50Hz atau 60Hz, tergantung pada standar jaringan listrik di berbagai negara dan wilayah.

(4) Kelas Isolasi:

Biasanya F atau H, menunjukkan tingkat tegangan ketahanan bahan isolasi motor.

(6) Tegangan Rem:

Menunjukkan tegangan kerja rem, yang biasanya sama atau sedikit berbeda dari tegangan pengenal motor.

(7) Tenaga Rem:

Menunjukkan daya pengereman rem, yang biasanya merupakan proporsi tertentu dari daya pengenal motor.

(8) Jenis Rem:

Biasanya terdapat dua jenis rem DC dan rem AC yang dapat dipilih sesuai kebutuhan berbeda.

Elektromagnetisme Motor Listrik
Motor elektromagnetik adalah jenis

Parameter Teknis YEJ
Ukuran Bingkai	H80-355	Nilai Tegangan	380V~690V
=Frekuensi	50Hz,60Hz	Rentang Keluaran	0.55kW~355kW
Isolasi	B,F,H	Kelas Perlindungan	IP44,IP54
Koneksi	≤3kW Y,>3kW△	Tugas	S1
Ketinggian	≯1000m	Suhu Sekitar	-15 derajat ~+40 derajat
Tegangan rem mati		≤H100 DC99V,>H100 DC170V
Tegangan rem daya		Catu daya DC24V (tidak termasuk)

Parameter Seri YEJ

Ukuran bingkai	80	90	100	112	132	160	180	200	225	250	280	315
Jenis	8	15	30	40	80	150	200	300	300	450	850	2000
Kekuatan eksitasi (W)	50	60	80	110	130	150	150	200	200	210	210	400
Tegangan eksitasi (V)	99	99	99	170	170	170	170	170	170	170	170	170
Jenis	2.5	2.5	5	10	16	25
Kekuatan eksitasi (W)	20	20	26	38.5	47	50
Motor memiliki penyearah daya rem di dalamnya dan terhubung ke catu daya utama. Ini dapat dihubungkan secara normal saat digunakan. Catu daya rem (biasanya DC24V) dan bagian kontrol disiapkan oleh pengguna.

Dimensi struktur dan pemasangan
Ukuran bingkai	80 M	90 S	90 L	100 L	112 M	132 S	132 M	160 M	160 L	180 M	180 L	200 L	225 S	225	250 M	280 S	280 M	315 S	315 M	315 L
Panjang keseluruhan	390	420	445	480	510	585	625	720	765	825	875	900	1000	1030	1085	1145	1200	1310	1480

6 kutub Kecepatan sinkron 1000r/menit				8 kutub Kecepatan sinkron 750r/menit
Ukuran bingkai	nilai arus A	Torsi pengereman statis N.m	Waktu pengereman tanpa beban S	Kekuatan	nilai arus A	Torsi pengereman statis N.m	Waktu pengereman tanpa beban S
90S	2.3	14.7	0.25
90L	3.2	14.7	0.25
100L	4	29.4	0.3
112M	5.6	39.2	0.35	132S	5.8	75	0.4
132S	72	73.6	0.4	132M	7.7	75	0.4
132M1	94	73.6	0.4	160M1	9.9	150	0.5
132M2	12.6	147.2	0.4	160M2	13.3	150	0.5
160M	17	147.2	0.5	160L	17.7	150	0.5
160L	24.6	147.2	0.5	180L	25.1	200	0.6
180L	31.5	215.8	0.6	200L	34.1	300	0.7
200L1	37.7	294.3	0.7	225S	41.3	450	0.8
200L2	44.6	294.3	0.7	225M	47.3	450	0.8
225M	59.5	441.5	0.8	250M	63	600	0.9
250M	72	600	0.9	280S	78.8	850	1
280S	85.4	850	1	280M	93.2	850	1
280M	104.9	850	1	315S	114	2000	1.2
315S	152.1	2000	1.2	315M	152.1	2000	1.2
315M	168.1	2000	1.2	315L1	179.3	2000	1.2
315L1	204.4	2000	1.2	315L2	218.5	2000	1.2

Kekuatan	2-kecepatan sinkron kutub 3000r/menit				4-kecepatan sinkron kutub 1500r/menit
Kekuatan	Ukuran bingkai	nilai arus A	Torsi pengereman statis N.m	Waktu pengereman tanpa beban S	Ukuran bingkai	nilai arus A	Torsi pengereman statis N.m	Waktu pengereman tanpa bebanS
055					80M1	1.5	7.36	0.2
0.75	BOM1	1.8	7.36	0.2	80M2	2	7.36	0.2
1.1	B0M2	2.5	7.36	0.2	90S	2.7	14.7	0.25
1.5	90S	3.4	14.7	0.25	90L	3.7	14.7	0.25
2	90L	4.7	14.7	0.25	100L1	5	29.4	0.3
3	100L	6.4	29.4	0.3	100L2	6.8	29.4	0.3
4	112M	8.2	39.2	0.35	112M	8.8	39.2	0.35
5.5	132S1	11.1	73.6	0.4	132S	11.6	73.6	0.4
7.5	132S2	15	73.6	0.4	132M	15.4	73.6	0.4
11	160M1	21.8	147.2	0.5	160M	22.6	147.2	0.5
15	160M2	29.4	147.2	0.5	160L	30.3	147.2	0.5
18.5	160L	35.5	147.2	0.5	180M	35.9	215.8	0.6
22	180M	42.2	215.8	0.6	180L	42.5	215.8	0.6
30	200L1	57	2943	0.7	200L	56.8	294.3	0.7
37	200L2	69.8	294.3	0.7	225S	70.4	441.5	0.8
45	225M	83.9	441.5	0.8	225M	84.2	441.5	0.8
55	250M	1027	600	0.9	250M	102.5	600	0.9
75	2805	140.1	B50	1	280S	139.7	850	1
90	280M	167	B50	1	280M	164.3	850	1
110	315S	203	2000	1.2	315S	200.8	2000	1.2
132	315M	2423	2000	1.2	315M	239.7	2000	1.2
160	315L1	292.1	2000	1.2	315L1	189.1	2000	1.2
200	315L2	365	2000	1.2	315L2	362	2000	1.2

Parameter teknis
Ukuran bingkai	H80-355	Tegangan terukur	380V-690V
Frekuensi	50Hz,60Hz	Rentang keluaran	0.55kW~355kW
Kelas isolasi	B,F,H	Tingkat perlindungan	IP44,IP54
Metode koneksi	≤3KW Y,>3KW△	Tugas	S1
Ketinggian	≯1000m	Suhu lingkungan	-15 derajat ~+40 derajat
Tegangan pengereman matikan		≤H100 DC99V,>H100 DC170W
Tegangan pengereman saat dihidupkan		Catu daya DC24V (tidak termasuk)

Struktur motor dan dimensi pemasangan

(1) Komposisi struktural:

Rangka: Biasanya terbuat dari besi cor atau paduan aluminium, digunakan untuk memperbaiki dan menopang komponen internal motor serta memberikan perlindungan.

Stator: Sebagai bagian statis dari motor, termasuk belitan stator dan inti stator.

Rotor: Sebagai bagian motor yang berputar, belitan rotor biasanya berjenis sangkar tupai atau berliku.

Poros: Poros yang digunakan untuk menghubungkan rotor dan daya keluaran.

Bantalan : Dipasang pada kedua ujung motor untuk menunjang putaran poros.

Rem: Rem elektromagnetik biasanya dipasang pada penutup ujung motor untuk mencapai fungsi pengereman atau penghentian yang cepat.

(2) Dimensi pemasangan:

Dimensi pemasangan meliputi ukuran alas pemasangan, lokasi dan ukuran lubang pemasangan, serta lokasi dan panjang poros.

Secara umum, dimensi pemasangan motor asinkron tiga fase rem elektromagnetik seri YEJ harus mematuhi standar internasional, seperti standar IEC atau standar nasional, untuk memastikan koordinasi dengan peralatan lain.

Dimensi pemasangan biasanya dapat ditemukan di tabel parameter teknis produk atau manual produk. Pengguna harus meninjau dengan cermat dan mengacu pada dimensi ini saat membeli dan memasang.

Metode instalasi:

Jenis struktur dan instalasi (Kode IM)）	saya B3	Saya B8	Saya B5	saya B6	Saya V5	Saya V1	Saya B7	Saya V6	Saya V3
Diagram instalasi
Ukuran bingkai	63-450	63-160	63-280	63-160	63-160	63-450	63-160	63-160	63-160
Jenis struktur dan instalasi (Kode IM)）	Saya V37	Saya V17	Saya B34	Saya V19	Saya V18	Saya B14	Saya V35	Saya V15	Saya B35
Diagram instalasi
Ukuran bingkai	63-132	63-13	63-132	63-132	63-132	63-132	63-160	63-160	63-450

Janji layanan

(1) Respon cepat:

Kami menjamin untuk mengambil tindakan segera setelah pelanggan mengajukan pertanyaan atau pertanyaan untuk memastikan penyelesaian masalah yang tepat waktu dan efektif serta memberikan umpan balik segera untuk memenuhi kebutuhan pelanggan.

(2) Jaminan kualitas:

Kami selalu mengutamakan kualitas produk dan memastikan setiap motor seri YVP memenuhi standar kualitas yang tinggi melalui proses kontrol kualitas dan pengujian yang ketat untuk memenuhi harapan dan kepercayaan pelanggan.

(3) Kepuasan pelanggan:

Kami berkomitmen untuk menyediakan layanan dan produk berkualitas tinggi untuk menjamin kepuasan pelanggan. Kami secara aktif mendengarkan umpan balik dan saran pelanggan, terus meningkatkan dan mengoptimalkan produk dan layanan kami untuk memenuhi kebutuhan pelanggan yang terus berubah dan membangun hubungan kerja sama jangka panjang dan stabil.

Kami adalah produsen dan pemasok motor elektromagnetik profesional di Cina, yang berspesialisasi dalam menyediakan layanan khusus berkualitas tinggi. Kami dengan hangat menyambut Anda untuk grosir motor elektromagnetik dengan kemurnian tinggi dari pabrik kami.
